FREESCAN TRAK NOVA
Kompakt Tasarım, Üstün Performans.
İnşaat makinelerinden raylı sistemlere, sivil havacılıktan enerji sektörüne kadar birçok alanda, FreeScan Trak Nova; yüksek taşınabilirlik, verimlilik ve çok yönlülük sunarak büyük ölçekli ölçüm ihtiyaçlarına hassas ve etkin çözümler üretmek üzere tasarlanmıştır.
Hepsi Bir Arada Tarama Sistemi
Çıkarılabilir El Tipi Tarayıcı
Dinamik Takip
Entegre Video Fotogrametri
Tamamen Kablosuz
Kolay Taşınabilirlik

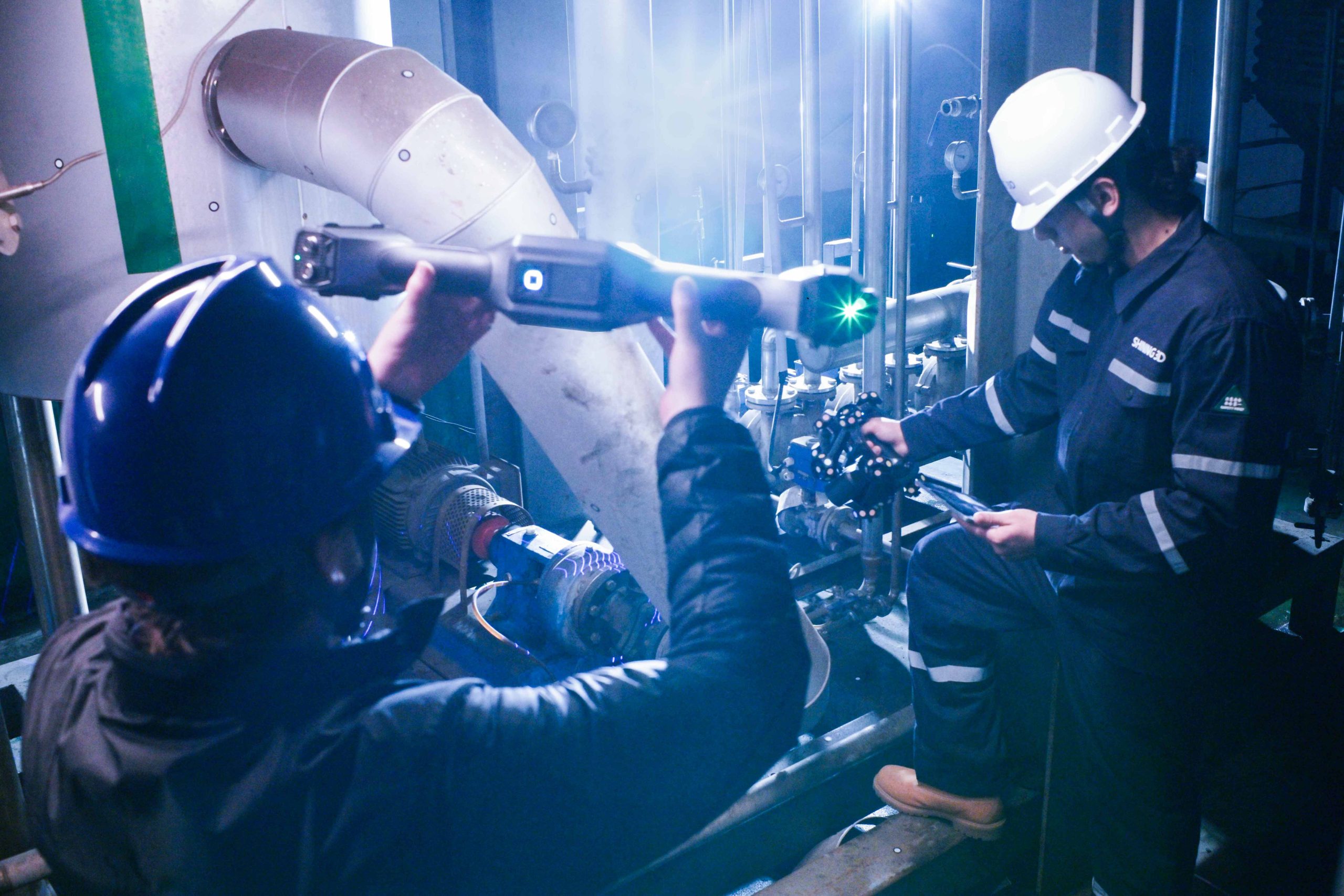

Dinamik Takip Taraması: Kompakt ve Çevik
Gerçek zamanlı takip teknolojisi, ince detayların yakalanmasına olanak tanır.
Kablosuz ve kompakt tasarımı sayesinde sistem, dar alanlarda tarama konusunda üstün performans göstererek verimli ve hassas ölçümler sağlar.
Esnek ve Ayrılabilir Sistem
FreeScan Trak Nova, çıkarılabilir bir el tipi tarayıcı içerir. Takip ünitesi olan FreeScan UE Nova, aynı zamanda piyasadaki en geniş görüş alanına sahip el tipi lazer tarayıcı olarak görev yapar ve benzersiz bir verimlilik ile esneklik sunar.
-
2,6 × 2,2 m görüş alanı ile büyük ölçekli tarama kapsamı
-
Ultra hızlı tarama hızı
-
Sertifikalı ve garanti edilmiş doğruluk

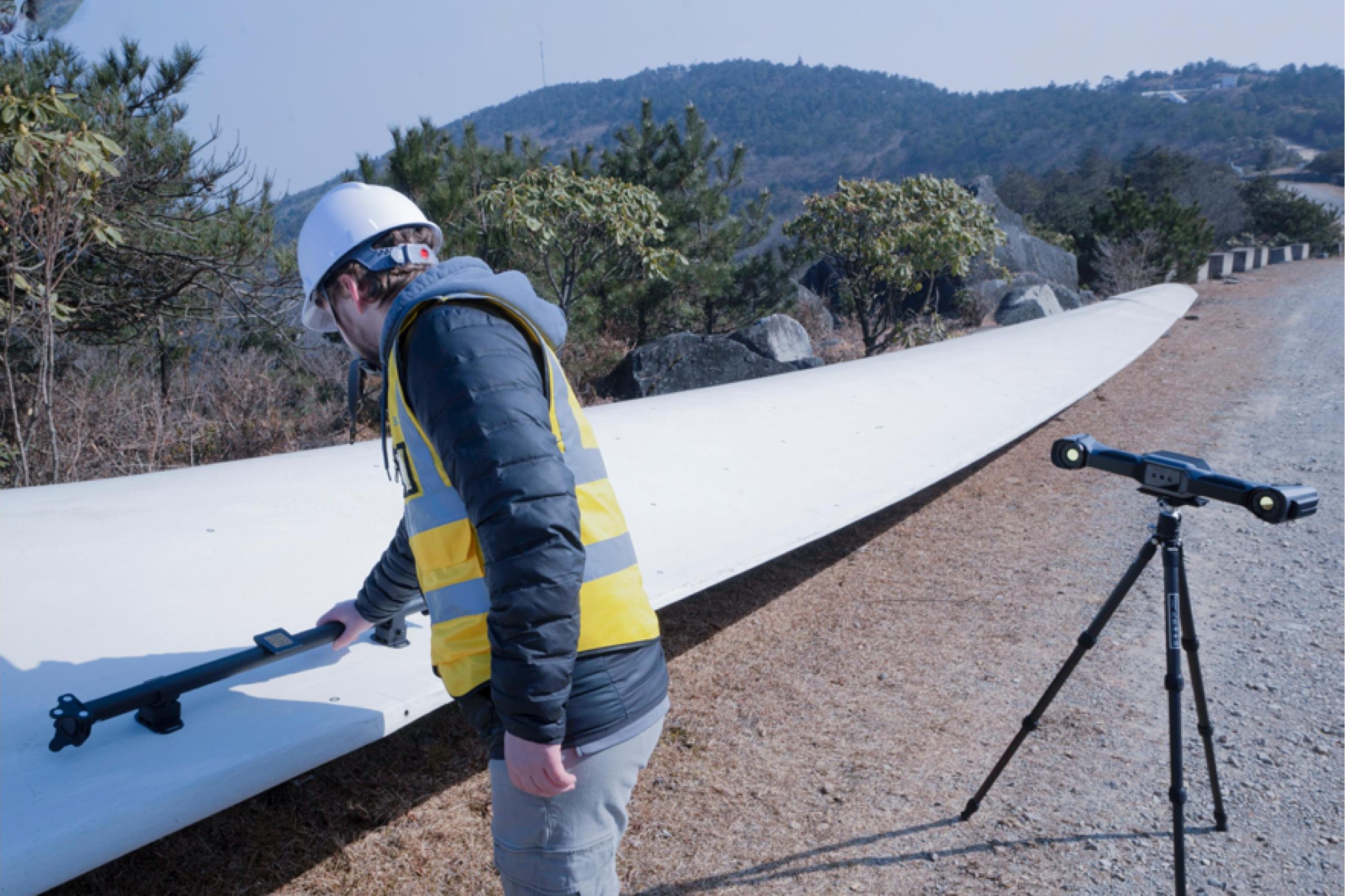

Video Fotogrametri (VPG)
Kalibrasyon çubuğu ile fotogrametri teknolojisini entegre ederek, video yakalama aracılığıyla gerçek zamanlı markör doğrulaması sağlar.
Bu sayede hacimsel doğruluk tutarlı bir şekilde korunur ve büyük nesnelerin verimli taranması için kurulum süreci sadeleşir.

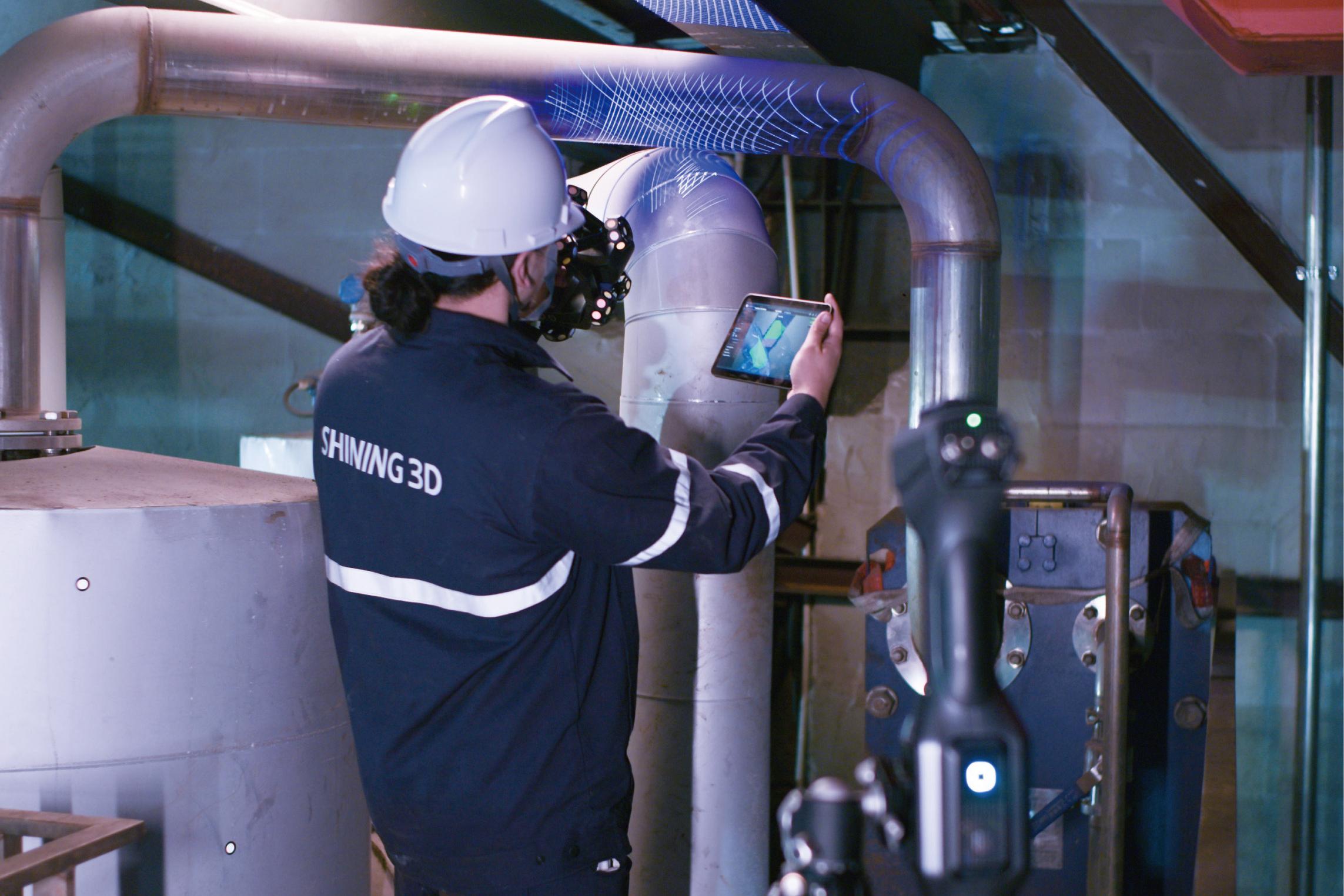

El Tipi Tarama Özelliği, Üstün Performans İçin Tasarlandı
Entegre kablosuz modüller: Büyük nesneleri veya dar alanlarda tararken, kabloların veya harici cihazların sınırlamaları olmaksızın daha fazla özgürlük sağlar.
Bu kesintisiz entegrasyon, tarama verilerinin gerçek zamanlı aktarımına olanak tanır, yüksek kare hızlarını ve kararlı veri iletimini garanti eder.
Yerleşik hesaplama modülleri: Gelişmiş hesaplama modülleri sayesinde hem takip tarayıcısı hem de geniş kapsamlı tarayıcı hızlı ve verimli veri işleme sağlar.
Hafif Tasarım , Kolay Taşıma
-
İhtiyacınız olan her şey, taşınabilir tek bir çanta içinde düzenli şekilde yer alır. Hafif karbon fiber yapısı sayesinde, her ortamda stabilite ve güvenilir performans sağlar.
-
TE Nova: 1,2 kg
-
UE Nova: 1,6 kg
-

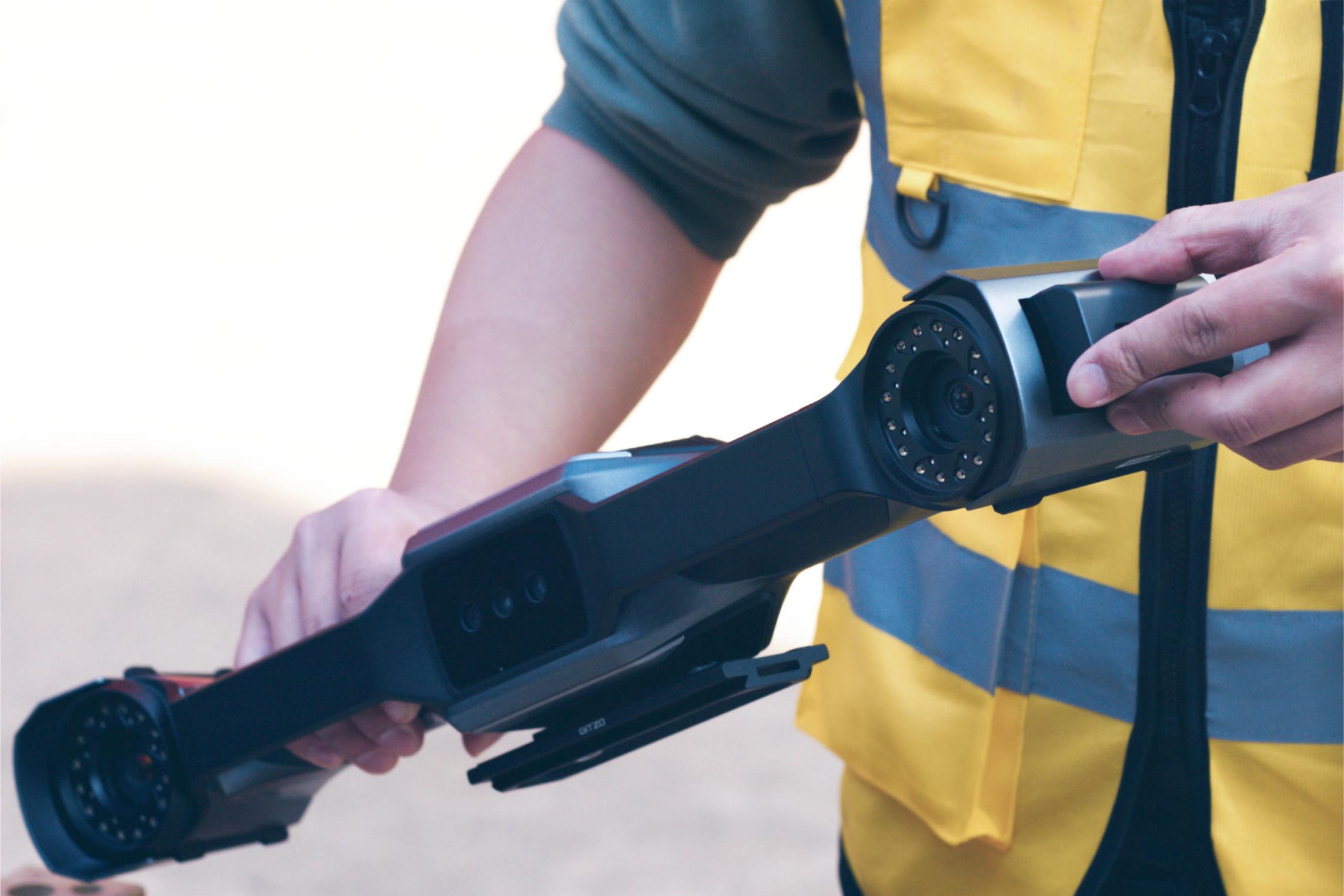

Değiştirilebilir Pillerle Kesintisiz Çalışma
-
Maksimum kullanım kolaylığı için FreeScan Trak Nova, daha uzun tarama süresi sağlayan çıkarılabilir pillerle donatılmıştır. Uzun projelerde veya uzak lokasyonlarda çalışırken bile pil değişimi kolayca yapılarak iş akışınız kesintiye uğramadan devam eder.
Destek Kapsamımız
Mitalon olarak yalnızca cihaz sunmuyoruz; size özel çözümler, küresel destek ve başarıya olan bağlılığımızla yanınızdayız. Süreçlerinizin her adımında sizlere çözüm ortağı olmak için buradayız.
FREESCAN TRAK NOVA 3 BOYUTLU TARAMA ÖRNEKLERİ
Boat Turbine by SHINING 3D on Sketchfab
Drone by SHINING 3D on Sketchfab
FreeScan Trak Yazılımı
Kesintisiz 3D Ölçüm için Gelişmiş Yazılım
Çoklu Tarama Modu Veri Birleştirme
Sistem, genel yapı yakalama için geniş alan lazer taramayı, detaylı yerel özellikler için dinamik takip ile birleştirerek bütünleşik bir veri seti oluşturur.
Akıllı Çözünürlük
Objenin eğriliğine göre ağ çözünürlüğünü otomatik olarak ayarlar, daha net ve detaylı sonuçlar elde edilmesini sağlar.
Yapay Zeka Özellik Tanıma
Akıllı kenar algılama, yuvarlak ve kare deliklerin hızlı ve hassas bir şekilde taranmasını ve ölçülmesini sağlar.
Denetim Modülü
PTB tarafından sertifikalı entegre denetim modülü, güvenilir ve yüksek kaliteli tam boyutlu inceleme imkânı sunar.
TEKNİK ÖZELLİKLER
- Yüksek Hızlı Tarama: Dahil (50 lazer çizgisi)
- Derin Delik ve Trim Hattı Tarama: Dahil (1 lazer çizgisi)
- Doğruluk: 0.02 mm
- VPG ile Hacimsel Uzatma Doğruluğu: 0.046 + 0.012 mm/m
- Çözünürlük: 0.01 ~ 10 mm
- Bağlantı: Kablosuz & Kablolu mod (Fiber optik)
- Net Ağırlık: TE Nova 1.2 kg; UE Nova 1.6 kg
- Kabul Testi: VDI/VDE 2634 Bölüm 3 (ISO 17025 sertifikalı doğruluk laboratuvarında belgelenmiş)
- Detaylı Tarama: Dahil (7 paralel lazer çizgisi)
- VPG: Dahil (kodlu markör gerekmez)
- Hacimsel Doğruluk: 0.062 mm (12 m³)
- Tarama Hızı: 6.140.000 nokta/sn
- Esnek Görüş Alanı: 2600 x 2200 mm'ye kadar
- Alan Derinliği: TE Nova 380 mm (170 ~ 550 mm); UE Nova 2700 mm (800 ~ 3500 mm)
- Sertifikalar: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Sıkça Sorulan Sorular
Tarama verilerinde detay seviyesi nasıl artırılır?
FreeScan Trak Nova iki tarama sensörü ile donatılmıştır. Geniş alanlar için önce UE Nova ile tarama yapılabilir, ardından belirli bölgeler TE Nova ile yüksek çözünürlükte detaylandırılabilir. Sadece TE Nova kullanıldığında yazılım, karmaşık alanlarda çözünürlüğü artırmak için "Partial HD" tarama seçeneği sunar.
FreeScan Trak Nova'nın avantajları nelerdir?
FreeScan Trak Nova, markör kaydı gerektirmeden yüksek kaliteli tarama ihtiyacı olan küçük işletmeler veya bireysel kullanıcılar için ideal çözümdür. Takip hacmi, tek odalı kurulumlar için uygundur. Ayrıca büyük ölçekli taramalar için UE Nova desteği sunarak geniş parçaların verimli ölçümünü sağlar.
Kablosuz modda pil ömrü nedir?
Kablosuz modda, TE Nova yaklaşık 2.5 saat çalışabilirken UE Nova yaklaşık 1 saat çalışabilir. Her iki cihazda da standart değiştirilebilir piller kullanılır, bu sayede tarama kesintisiz şekilde devam ettirilebilir.
Sistem ne sıklıkla kalibre edilmelidir?
Sistemin her iki haftada bir kalibre edilmesi önerilir. Ayrıca çalışma sıcaklığı, konum veya çevresel faktörlerde değişiklik olursa, tarama öncesinde kalibrasyon yapılması doğruluğu artırır.
Kablosuz mod için yönlendirici gerekli mi? Sistem doğrudan bilgisayara kablosuz bağlanabilir mi?
Kablosuz modda çalışmak için Wi-Fi yönlendirici gereklidir. SHINING 3D kutu içeriğinde yönlendirici sunar. Kendi yönlendiricinizi kullanmak isterseniz, en iyi performans için Wi-Fi 6 özellikli yönlendirici önerilir.
Büyük parçaları tararken doğruluk nasıl artırılır?
Sistem, SHINING 3D’nin patentli video tabanlı fotogrametri teknolojisini kullanarak genel doğruluğu artırır. UE Nova, maksimum 3.5 metre fotogrametri çalışma mesafesini destekler ve bu sayede geniş parçalarda küresel markör dosyaları oluşturularak ölçüm hassasiyeti iyileştirilir.
